Basse temperature del fluido in uscita. Fino a -8°C, anche con temperature esterne mediamente elevate.
RW CW Refrigeratore di liquidi
Condensazione ad acqua Potenza termica nominale: da 6 a 200 kW
0 50 100 150 200 250
Range di temperatura: da -8°C fino a 20°C
-20 -10 0 10 20 30 40 50
La linea RW CW è stata sviluppata a servizio di isole di produzione dove la movimentazione dell’aria non è consentita. Il controllo elettronico permette inoltre di ottimizzare l’energia utilizzata da questi refrigeratori di liquidi. Basse temperature, efficienza, protezione da agenti esterni.
Ottimizzazione efficienza ed energia. Grazie al controllo elettronico consentito dai ventilatori assiali EC Brushless.
Resistenza a spruzzi e polvere. Grazie alla protezione macchina IP54, utile soprattutto per l’installazione esterna.
Soluzione chiavi in mano. Un unico interlocutore durante tutto il progetto, possibilità di integrazione con ulteriori sistemi e componenti accessorie dell’impianto.
Rapido pay-back. Pre-selezione insieme al cliente, basata sulla sua esigenza di progetto.
Predisposto monitoraggio da remoto. Una porta seriale può essere abbinata al macchinario per connessione interfaccia con postazione remota.
Refrigeratori di liquidi per basse temperature, anche in ambienti esterni
I refrigeratori di fluidi di processo (acqua, acqua / antigelo) serie RW CW sono condensati ad acqua e funzionano a compressione di gas ecologico. Consentono di ottenere temperature del liquido raffreddato comprese tra -8°C e +20°C.
In esecuzione standard sono ammesse temperature ambiente fino a +40°C, ma nella versione “RW ax/HTA” sono raggiungibili temperature ambiente anche più elevate. Grado di protezione IP54 di serie che permette l’installazione esterna senza tettoie di protezione.
Raccontaci la tua esigenza
Versioni e tipologie di accumulo disponibili
- RWC CW: accumulo interno ermetico (possibilità di collegare in parallelo altre centrali).
- RWA CW: accumulo interno a pressione atmosferica.
- RWE CW: accumulo esterno.
Componenti di serie su tutti i chiller Frigofluid
1. Elettroventilatori assiali
2. Condensatore
3. Compressori
4. Evaporatore
5. Serbatoio di accumulo
6. Microprocessore elettronico
1
Elettroventilatori assiali
Del tipo EC (Electronic Control) di serie su tutta la gamma. Si ottengono alte prestazioni al massimo dei giri e possibilità di controllo a basso numero di giri.
2
Condensatore
A microcanali ad ampia superficie di scambio con circuito di sottoraffreddamento, trattamento superficiale di serie con vernice epossidica.
3
Compressori
Ermetici di tipo “Scroll” su tutti i modelli a catalogo.
4
Evaporatore
A piastre in acciaio INOX AISI 316 o fascio tubiero, completi di isolamento termico con materiale espanso a cellule chiuse.
5
Serbatoio di accumulo
In acciaio zincato completo di isolamento con materiale espanso a cellule chiuse, completo di accessori quali: sfiato aria, valvola di sicurezza, valvola di scarico, attacchi per controllo livelli.
6
Microprocessore elettronico
Del circuito idraulico e del circuito refrigerante, per la termostatazione dell’acqua (glicolata) e la visualizzazione delle pressioni di lavoro del gas refrigerante con possibilità di diagnosi a distanza; un display alfanumerico comunica lo “status” di funzionamento della centrale. Nelle macchine pluricompressore il microprocessore effettua la rotazione delle partenze dei compressori per equilibrarne le ore lavoro.
By-pass manuale
Accessorio adibito alla funzione di regolare la portata dell’acqua o acqua/glicole di un circuito idraulico in modo da ottenere una condizione di lavoro adatta al chiller ed all’utilizzo. Tale regolazione viene effettuata mediante il controllo della pressione in mandata della pompa del chiller.
Kit vaso di espansione
Accessorio adibito alla funzione di contenere le variazioni di pressione “idrostatica” in un circuito idraulico del tipo “C” (in pressione) dovute a variazioni della temperatura del liquido acqua e/o acqua/glicole.
Kit Outdoor
Trattasi di accessorio composto da 3 elementi che assicurano la tenuta stagna IP 55 del quadro elettrico e suoi componenti per installazione esterna senza alcuna tettoia o altra protezione. Con l’OPT 01250 viene applicata una copertura sulla cassa elettrica che protegge la guarnizione dell’anta del quadro.
Modbus RTU
Consente la comunicazione dei dati delle nostre centrali con sistemi di supervisione e/o altro attraverso una comunicazione modbus ma anche OPC UA e PROFINET.
Caricamento automatico
Sistema idraulico finalizzato al controllo del riempimento da acqua o acqua/glicole di circuiti idraulici. Composto da accessori e raccordi viene installato sulle centrali RW, sui raffreddatori RAW e sugli impianti in genere.
Filtro acqua
Filtro meccanico installato sulla tubazione di ingresso acqua al chiller (ritorno). Il filtro solitamente del tipo a Y può essere in bronzo per sezioni fino a 2” ½ max 3”, oppure in ghisa sferoidale flangiato per le sezioni da 3” a salire.
Alcune realizzazioni Frigofluid
Refrigeratore ad acqua e compressori per l’efficientamento energetico
Il nostro partner, contractor italiano esperto nell'efficientamento energetico, doveva ammodernare i processi produttivi di un'azienda di prodotti alimentari: Frigofluid ha selezionato un refrigeratore ad acqua e tre compressori.
Approfondisci
Refrigeratore custom per un costruttore di macchinari
Frigofluid è disponibile anche per refrigeratori fortemente customizzati: è ciò che ha richiesto un costruttore di macchinari per l'industria alimentare, che necessitava anche di una soluzione chiller in grado di lavorare in ambienti esterni e con fluido in uscita a temperature sotto gli 0° C.
Approfondisci

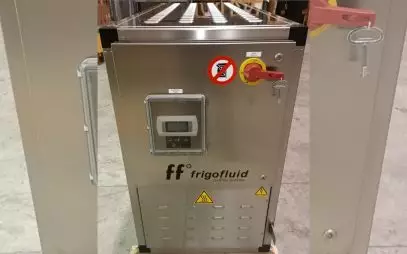

Refrigeratore industriale condensato ad acqua per impiantista dell’oil & gas
Per un player dell'oil & gas, Frigofluid ha selezionato un refrigeratore industriale condensato ad acqua ad alta efficienza.
